Ürün Açıklaması

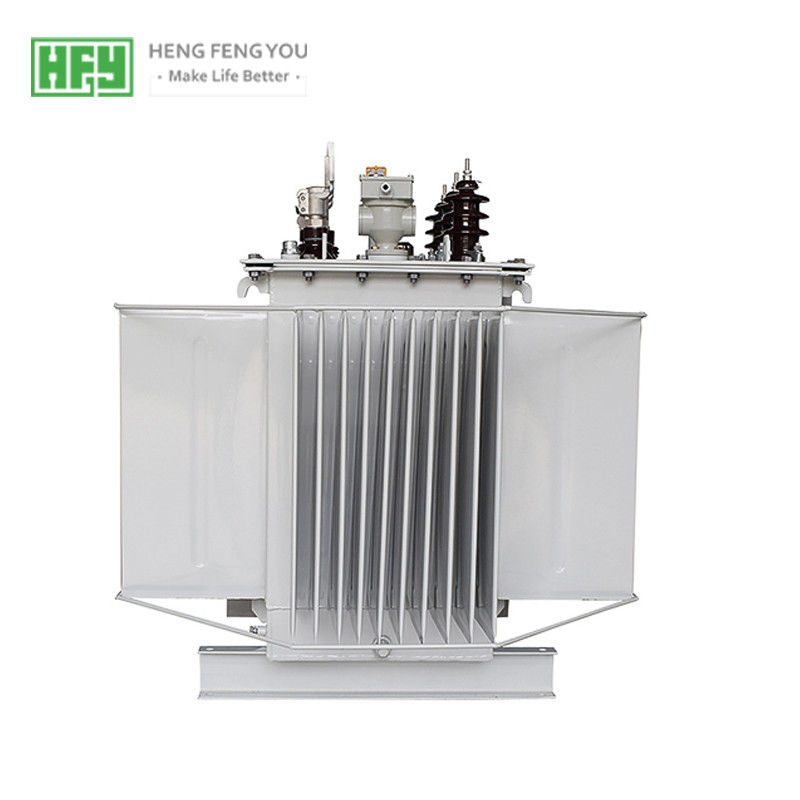

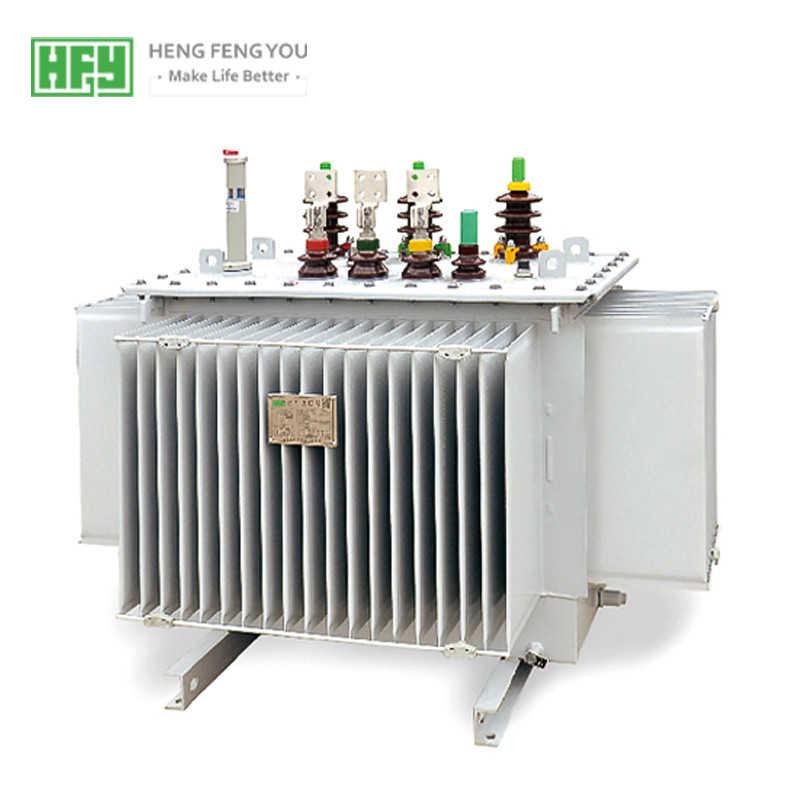

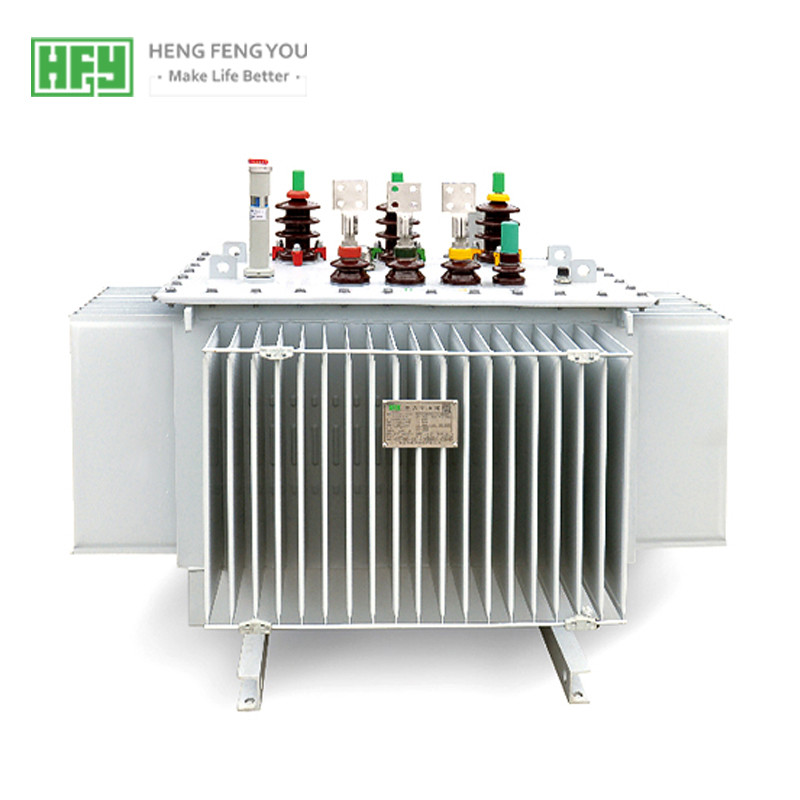

Yağa daldırılmış trafo S11,30-2500KVA, 10KV serisi, 3 faz / tam sızdırmaz / çift sarımlı
Ürün Özellikleri:
Şirketimiz, 35 kV veya daha düşük voltaj değerine ve 12500 kVA veya daha az kapasiteye sahip çeşitli yağa daldırılmış transformatörler üretebilir.Çeşitlilik, S9, S11 serisi ve S13, S15 serisi enerji tasarrufu sağlayan ürünleri içerir.Ürün, sanayi ve madencilik işletmelerinde, tarım, inşaat ve diğer dağıtım sitelerinin yanı sıra petrol, kimya sanayi, daha çok petrol, yerlerde daha çok kimyasal madde gibi alanlarda yaygın olarak kullanılmaktadır.
1. İyi Ekonomik Performans
S9 serisine göre S11 serisi ürünlerdeki yüksüz kayıp ortalama% 10,3, yüksüz akım% 22,4 azaldı.
2. Uzun Hizmet Ömrü
Transformatör tankı hava geçirmez bir yapıya sahiptir, tank ve tank kapağı cıvatalarla bağlanabilir veya sıkıca kaynaklanabilir, trafo yağı hava ile temas etmez, böylece servis ömrünü etkili bir şekilde uzatır.
3. Yüksek İşletme Güvenilirliği
Tank için ilgili sızdırmazlık parçalarını iyileştirin, güvenilirliği artırın ve sızdırmazlığın güvenilirliğini sağlamak için teknik seviyeyi ilerletin.
4. Küçük Kurulum Alanı
S11-M serisi trafo tankı, oluklu plakalı radyatörü kullanır.Yağ sıcaklığı değiştiğinde, oluklu plaka, yağ koruyucunun rolünün yerini alabilecek termal genleşmeye devam edecektir.oluklu levha tankı güzel bir görünüme ve daha az işgal edilen alana sahiptir.
S13 10kV yağa daldırılmış transformatörün teknik parametreleri
Değerlendirilmiş kapasite
(kVA) |
Tür |
Vektör Grubu |
Yüksüz
kayıp (kW) |
Yük kaybı (kW) |
Kısa devre empedansı
(%) |
| 30 |
S13-30 / 10 |
Y, yn0 |
0.08 |
0.63 / 0.6 |
4 |
| 50 |
S13-50 / 10 |
0.1 |
0.91 / 0.87 |
| 80 |
S13-80 / 10 |
0.13 |
1,31 / 1,25 |
| 100 |
S13-100 / 10 |
0.15 |
1.58 / 1.5 |
| 125 |
S13-125 / 10 |
0.17 |
1.89 / 1.8 |
| 160 |
S13-160 / 10 |
0.2 |
2.31 / 2.2 |
| 200 |
S13-200 / 10 |
0.24 |
2.73 / 2.6 |
| 250 |
S13-250 / 10 |
0.29 |
3.2 / 3.05 |
| 315 |
S13-315 / 10 |
0.34 |
3.83 / 3.65 |
| 400 |
S13-400 / 10 |
0.41 |
4.52 / 4.3 |
| 500 |
S13-500 / 10 |
0.48 |
5,41 / 5,1 |
| 630 |
S13-630 / 10 |
0.57 |
6.2 |
4.5 |
| 800 |
S13-800 / 10 |
0.7 |
7.5 |
| 1000 |
S13-1000 / 10 |
0.83 |
10.3 |
| 1250 |
S13-1250 / 10 |
0.97 |
12 |
| 1600 |
S13-1600 / 10 |
1.17 |
14.5 |
Malzeme
Ek yüzey işleminden sonra daha pürüzsüz ve çapaksız hale gelen, düşük dirençli oksijensiz bakır hatlar, bu nedenle transformatörümüzün yük kaybı daha düşüktür ve elektrik performansı daha iyidir.
Daha düşük birim kaybına sahip yüksek kaliteli silikon çelik plakalar ve transformatörlerin yüksüzlüğü daha düşüktür.
Kısa devrenin etkisi altında bile ayrılmayan ve hareket etmeyen yüksek kaliteli ahşap laminasyon yalıtım parçaları.
Transformatörlerimizin daha iyi çalışmasını sağlayan, daha az su, gaz ve kirlilik içeren iyice filtrelenmiş trafo yağı
Transformatörlerin yaşlanma veya sızıntı oluşturmasını önleyebilen yüksek kaliteli kauçuk sızdırmazlık malzemesi.
·Servis şartları
1. Maksimum ortam hava sıcaklığı 40 ° C'yi geçmeyecek ve minimum - 25 ° C'nin altında olmayacaktır;
2. Yükseklik 1000 m'yi aşmayacaktır.Özel özelleştirilmiş transformatörler ve düşük voltaj bileşenleri kullanılırsa, yükseklik 4000 m'ye ulaşabilir;
3. Dikey eğim 5 ° 'den fazla değildir ve şiddetli titreşim ve darbe yoktur;
4. Havadaki nem oranı% 90'dan (+ 25 ℃) fazla değildir;
5. Transformatörün yalıtımını ciddi şekilde etkileyecek gaz ve iletken toz yok, patlama tehlikesi ve elektrikli bileşenlerin korozyonu yok;
6. Dış rüzgar hızı 35m / s'yi geçmeyecektir.
7. Yukarıdakilerin ötesinde servis koşulları varsa, özel olarak özelleştirilmiş ürün mevcuttur.
Atölye
Topraklama Transofrmer Uygulaması:
Topraklama transformatörü, topraklanmamış bir sisteme bir yol sağlamak için veya herhangi bir nedenle sistem nötr olmadığında, örneğin, bir sistem delta bağlı olduğunda kullanılır.Nötr için düşük empedanslı bir yol sağlar ve ayrıca sistemde toprak arızaları meydana geldiğinde geçici aşırı gerilimi sınırlar.Sistemin topraklaması şu şekilde yapılabilir
Delta-Star Topraklama Trafosu
Üçgen yıldız topraklama trafosu durumunda, üçgen tarafı, sıfır bileşen akımı için bir yol sağlamak üzere kapatılır.Yıldız sargısı, topraklanacak devre ile aynı voltaj derecesine sahip olmalıdır, oysa delta voltaj derecesi herhangi bir standart voltaj seviyesi olarak seçilebilir.
