Ürün ayrıntıları:
|
|
Menşe yeri: | Çin |
---|---|
Marka adı: | HENGFENGYOU |
Sertifika: | ISO IEC CB COC KEMA SNI SABS CCC |
Model numarası: | S13 |
Ödeme & teslimat koşulları:
|
|
Min sipariş miktarı: | 1 |
Fiyat: | 200-200000/piece |
Ambalaj bilgileri: | Odun |
Teslim süresi: | 15 gün |
Ödeme koşulları: | LC T / T |
Yetenek temini: | 5000 Adet / Yıl |
Detay Bilgi |
|||
kullanım: | Güç, Dağıtım Trafosu | Bobin sayısı: | Üç |
---|---|---|---|
Evre: | Üç | Sıklık: | 50 / 60Hz |
tip: | Yağlı Dalgıç, Yağ tipi, yağa batırılmış akım trafosu 132kv | Malzeme: | Bakır + alumnium |
Vektör grubu: | Dyn11 / Yzn11 | Sargı malzemesi: | şarapçı |
Ürün Açıklaması

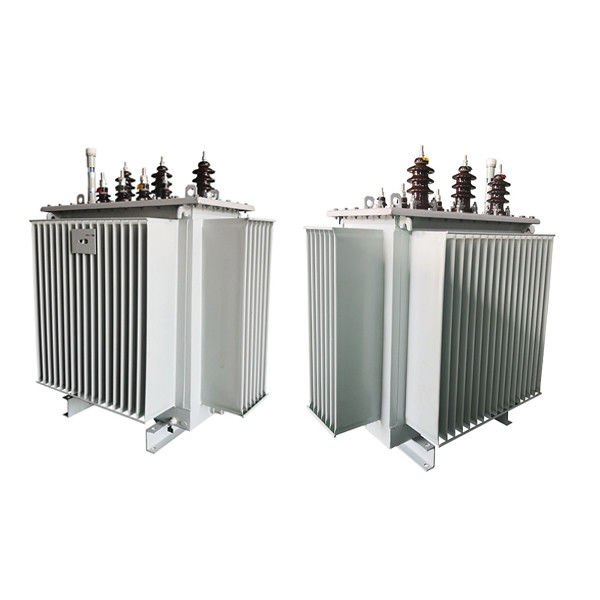

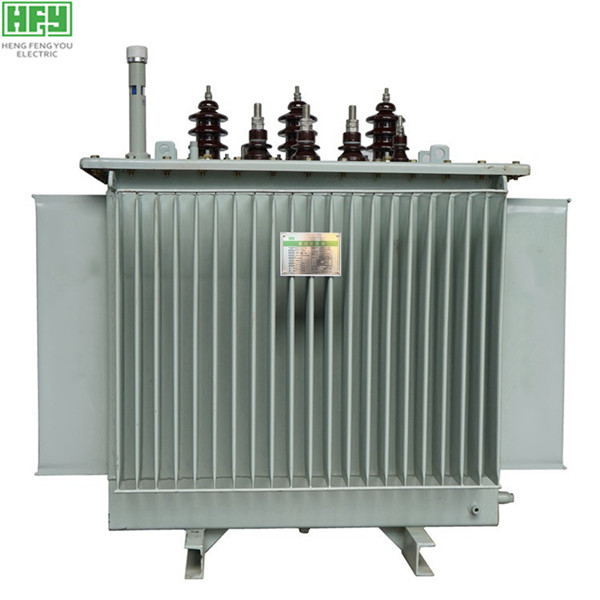

Elektrik Dağıtım Trafosu Güç Yağı Amofus Bobinli Düşük Kayıplı Daldırma Trafosu
Teknolojinin avantajı
S9 serisi üründen geliştirilen S11 serisi ürün, yüksüz kaybı% 30, yüksüz elektrik akımını% 70 ~ 85, ortalama sıcaklığı 10K, nosie seviyesini 2 ~ 4db azaltır ve ürünün hizmet ömrünü iki katına çıkarır.% 20'nin altındaki aşırı yüklenmelerde bile uzun süre çalışabilir.
Transformatörlerin servis durumu
Deniz seviyesinden yüksekliği 1000 m'nin altındadır;
Ortam sıcaklığı:
En yüksek sıcaklık 40 ℃, en yüksek günlük ortalama sıcaklık 30 ℃
En yüksek yıllık ortalama sıcaklık 20, en düşük dış sıcaklık -25 ℃
Transformatörler özel servis koşulu
Deniz seviyesinden yüksekliği 1000 metrenin üzerindedir;
Ortam sıcaklığı:
En yüksek sıcaklık 40 ℃. En düşük sıcaklık -45 ℃ (sipariş verirken ayrıntılı olarak tanımlar)
Yapısal özellikler
Çekirdek, tam eğimli, gözeneksiz bir yapıda, yüksek kaliteli soğuk haddelenmiş tane yönlendirilmiş silikon çelik sacdan yapılmıştır.Çelik bir yapı oluşturmak için üst ve alt kelepçeleri göbeğe sıkıca bağlayan plakayı çekmek için düşük manyetik çelik plaka kullanılır.Bu yapı daha az yük kaybı ve daha düşük gürültü üretir.Silikon çelik sac kesme portunun çapağı 0,02 mm'den büyük olmayacaktır.Yüksüz performans endeksi, Çin'in ulusal standardından daha üstündür.
Transformatörün kapasitesine göre sargı silindir, spiral, sürekli ve diğer yapılardan yapılır.110kV UHV transformatörü için, sargı, darbe voltajının dağıtımını etkili bir şekilde iyileştirmek için karışık veya iç ekran yapılarını benimser.İletken, ek sargı kaybını azaltmak için transpoze iletken veya kompozit iletken kullanır.Elektrik alanı ve sargının etki özelliklerini hesaplamak için bilgisayar simülasyonunun kullanımı, sargının mükemmel elektriksel özelliklerini ve darbe mukavemetini sağlar.Güvenli ve güvenilir çalışmasını sağlamak için süreçte etkili önlemler alınır.
110kV UHV Transformatör gövdesinin presleme yapısı, yuvarlak izolasyonlu baskı plakası kullanır.Entegre sarım tertibatının benimsenmesi, ürünün güvenilirliğini artırır.
Yağ tankı, yağ tankının mekanik mukavemetini artıran, tank duvarına kaynaklanmış katlanmış plaka tipi takviye demirine sahip düz tepeli çan tipi bir yapıdır.Transformatörün başıboş kaybını azaltmak için, büyük bir transformatörün iç duvarı manyetik kalkanla donatılmıştır.
Taşıma sırasında 110kV UHV Trafo gövdesinin yer değiştirmesini önlemek için yağ tankına bir konumlandırma cihazı yerleştirilmiştir.Nemi ve yağın eskimesini önlemek için trafo yağını havadan izole etmek için sızdırmaz bir yağ koruyucu kullanılır.Yağ koruyucunun ucu, gösterge tipi bir yağ seviyesi göstergesi ile donatılmıştır.Transformatör yağının ağırlığına göre ürünün güvenli çalışmasını sağlamak için yağ tankının üstüne bir basınç tahliye vanası takılmıştır.
Soğutma yöntemi normalde hava soğutmalı veya doğa soğutmalıdır (ONAF / ONAN).Transformatör, ONAF olduğunda% 100 tam yükte ve ONAN olduğunda tam yükün% 80'inde çalışır.
Isı dağıtımı, kompakt bir şekil oluşturan sac radyatör kullanır.Radyatörün levhadan levhaya kaynağı tek seferlik şekillendirmedir ve bu güvenilirdir.Benimsenen yüksek hızlı, düşük gürültülü, keskin bir şekilde yatay yönde esiyor.
Fanın başlaması ve durması, yağ sıcaklığı ve yük ile kontrol edilir.Transformatör fanı için bir kontrol kabini eklenmiştir.
Yağ koruyucu, yağı dış havadan izole etmek için yağa dayanıklı, sıcaklığa dayanıklı ve hava sızdırmaz kapsüllerle donatılmış bir kapsül şeklindedir.Kapsülün dışı yağ ve içi havadır.Transformatörün güvenilirliğini daha da artırmak için, kapsülün hava odacığındaki havayı dış hava ile değiştirmek için bir silika jel nem emici kullanılır.
Not:Sürekli ürün iyileştirmesi nedeniyle, bu örnekte verilen boyutlar yalnızca referans içindir.Firmamız gerektiğinde kullanıcı ihtiyaçlarına göre tasarım ve üretim yapabilmektedir.Lütfen zamanında şirket ile iletişime geçin.
Ana teknik parametreler | ||
Ana devre anma gerilimi (V) | .......................... | Ac 400 (600) |
Yardımcı devrenin anma gerilimi (V) | .......................... | Ac 220/380 (400) dc 110/220 |
Anma frekansı (Hz) | .......................... | 50 (60) |
Anma yalıtım gerilimi (V) | .......................... | 690 (1000) |
Anma akımı (A) | Otobüs seviyesi | ≤6000 |
Anma kısa süreli veri yolu dayanım akımı (kA / 1s) | .......................... | 50,80 |
Otobüsün anma tepe dayanım akımı (kA / 0.1s) | .......................... | 105.176 |
Güç frekansı test voltajı (V / 1 dak) |
ana devre | 2500 |
Yardımcı devre | 1760 | |
otobüs |
Üç fazlı dört telli sistem | A, B, C, KALEM |
Üç fazlı beş telli sistem | A, B, C, PE, N | |
Koruma sınıfı | .......................... | IP30 |
· Sipariş talimatları:
1. Müşteri ihtiyaçları, transformatörün ana parametrelerini sağlar (giriş ve çıkış voltajı, kapasite, kayıp vb.)
2. Diğer müşteri gereksinimleri
