Ürün ayrıntıları:
|
|
Menşe yeri: | Çin |
---|---|
Marka adı: | HENGFENGYOU |
Sertifika: | ISO IEC CB COC KEMA SNI SABS CCC |
Model numarası: | S13 |
Ödeme & teslimat koşulları:
|
|
Min sipariş miktarı: | 1 |
Fiyat: | 200-200000/piece |
Ambalaj bilgileri: | Odun |
Teslim süresi: | 15 gün |
Ödeme koşulları: | LC T / T |
Yetenek temini: | 5000 Adet / Yıl |
Detay Bilgi |
|||
kullanım: | Güç, Dağıtım Trafosu | Evre: | Üç |
---|---|---|---|
Sıklık: | 50 / 60Hz | Değerlendirilmiş kapasite: | 30-3000kva |
Standart: | IEC Standartları, ANCI, DIN, GB1094-1996 | Ürün adı: | 33/11 Kv 50 / 60Hz 5000Kva Yağlı Güç Dağıtım Trafosu |
Malzeme: | Bakır + alumnium | Çıkış Gerilimi: | 15kv 10 kv 0.4 / 0.69kv |
Vektör grubu: | Dyn11 / Yzn11 | Sargı malzemesi: | şarapçı |
Ürün Açıklaması

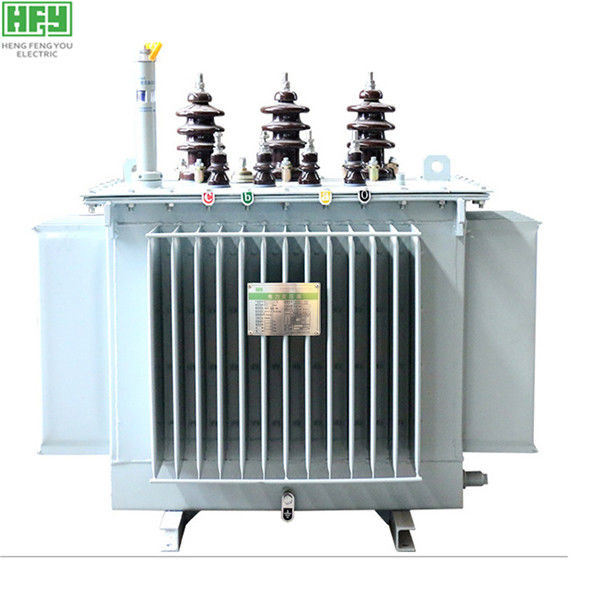

S11 30KV 33KV 35KV 36KV 1600KVA 2000KVA 2MVA Elektrik Üç Fazlı Kademeli Yağ Batırma Tip Güç Dağıtım Transferi
Ürün tanıtımı
1. Ek yüzey işleminden sonra daha pürüzsüz ve çapaksız hale gelen düşük dirençli oksijensiz bakır hatları, bu nedenle transformatörümüzün yük kaybı daha düşüktür ve elektrik performansı daha iyidir.
2. Daha düşük birim kaybına sahip yüksek kaliteli silikon çelik plakalar ve transformatörlerin yüksüzlüğü daha düşüktür.
3. Kısa devrenin etkisi altında bile ayrılmayan veya hareket etmeyen yüksek kaliteli ahşap laminasyon yalıtım parçaları.
4. daha az su, gaz ve safsızlık içeren iyice filtrelenmiş trafo yağı, bu da transformatörlerimizin daha iyi çalışmasını sağlar.
5. Transformatörlerin yaşlanma veya sızıntı oluşturmasını önleyebilen yüksek kaliteli kauçuk sızdırmazlık malzemesi.
·Servis şartları
1. Maksimum ortam hava sıcaklığı 40 ° C'yi geçmeyecek ve minimum - 25 ° C'nin altında olmayacaktır;
2. Yükseklik 1000 m'yi aşmayacaktır.Özel özelleştirilmiş transformatörler ve düşük voltaj bileşenleri kullanılırsa, yükseklik 4000 m'ye ulaşabilir;
3. Dikey eğim 5 ° 'den fazla değildir ve şiddetli titreşim ve darbe yoktur;
4. Havadaki nem oranı% 90'dan (+ 25 ℃) fazla değildir;
5. Transformatörün yalıtımını ciddi şekilde etkileyecek gaz ve iletken toz yok, patlama tehlikesi ve elektrikli bileşenlerin korozyonu yok;
6. Dış rüzgar hızı 35m / s'yi geçmeyecektir.
7. Yukarıdakilerin ötesinde servis koşulları varsa, özel olarak özelleştirilmiş ürün mevcuttur.
·Yapısal özellikler:
1. Yağa batırılmış bir transformatörün düşük voltaj sargısı, küçük kapasiteli transformatör için kullanılan bakır iletken hariç, genellikle bakır folyo sarımı ve ekstraksiyon hidro-silindir yapısını benimser;ve yüksek voltaj sargısı çok katmanlı varil yapısını benimser.Bunlar, eşit olarak dağıtılmış amper dönüşleri, küçük manyetik akı kaçağı, yüksek mekanik mukavemet ve güçlü kısa devre direnci ile sonuçlanır.
2. Demir çekirdek ve sargı ayrı ayrı tutturulur.Makine yüksekliği, düşük voltajlı kurşun ve diğer sabitleme parçaları, nakliye sırasında darbeye dayanabilen kendinden kilitlemeli kilit somunu ve süspansiyonsuz yapıya sahiptir.
3. Bobin ve demir çekirdek, vakumlu kurutma ile muamele edilir ve transformatör yağı, transformatörün içindeki su içeriğini azaltmak için vakumda filtrelenir ve yağlanır.

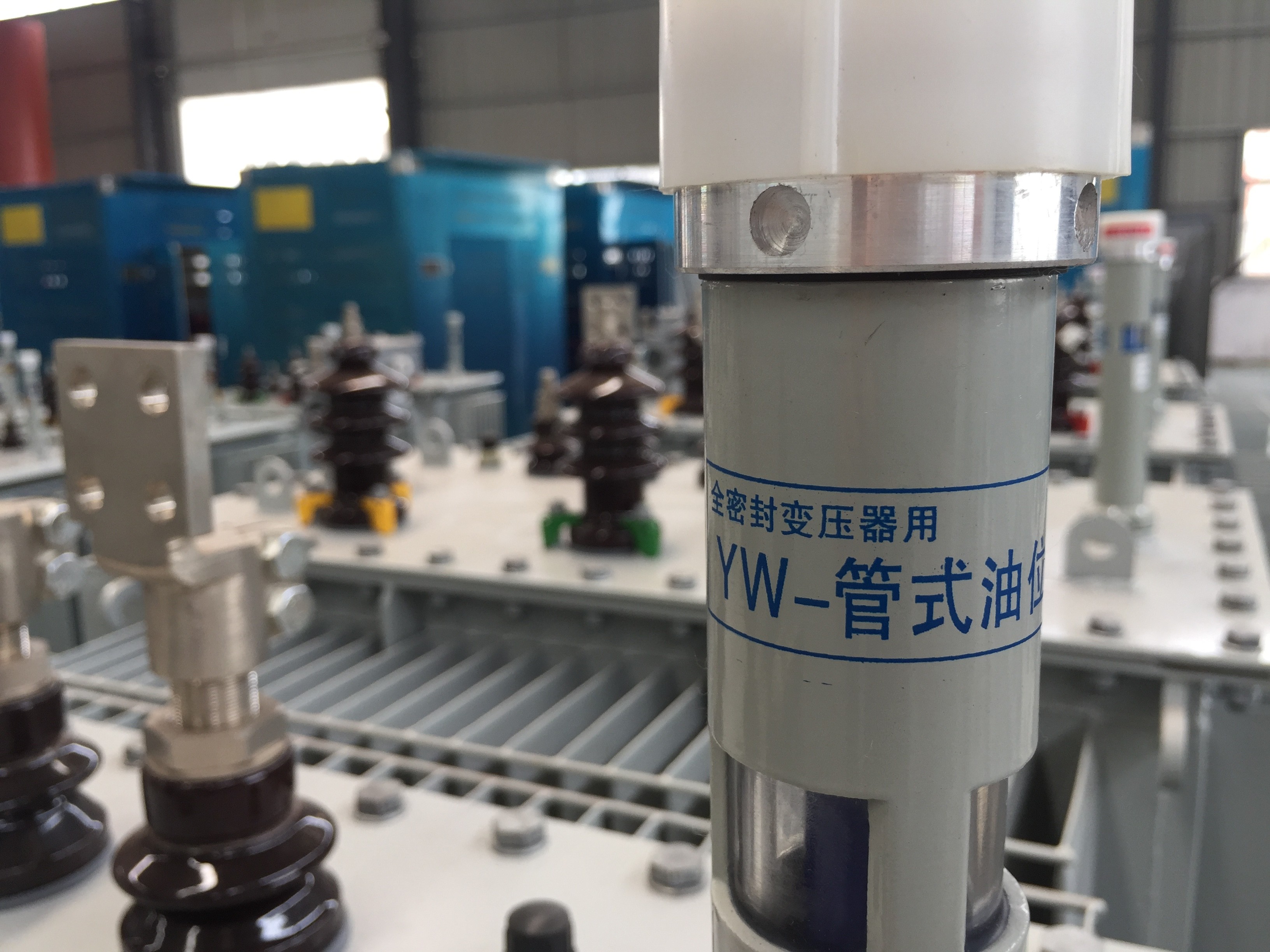

4. Yağ deposu, yağ hacmi değişikliğinin neden olduğu sıcaklık dalgalanmasını telafi etmek için yağı emebilen oluklu plakadan yapılmıştır.Bu nedenle, bu ürünün harici yağ tankı yoktur, bu da transformatörün yüksekliğini önemli ölçüde azaltır.
5. Oluklu plaka yağ depolama tankının yerini aldığından, transformatör yağı dış dünyadan izole edilerek oksijen ve su girişini etkin bir şekilde engelleyerek yalıtım performansının düşmesine neden olur.
6. Yukarıdaki beş performans, yağa daldırılmış transformatörün normal çalışmada yağı değiştirmesine gerek kalmadan bakım maliyetini büyük ölçüde düşürmesini ve transformatörün servis ömrünü uzatmasını sağlar.
Ana teknik parametreler | ||
Ana devre anma gerilimi (V) | .......................... | Ac 400 (600) |
Yardımcı devrenin anma gerilimi (V) | .......................... | Ac 220/380 (400) dc 110/220 |
Anma frekansı (Hz) | .......................... | 50 (60) |
Anma yalıtım gerilimi (V) | .......................... | 690 (1000) |
Anma akımı (A) | Otobüs seviyesi | ≤6000 |
Anma kısa süreli veri yolu dayanım akımı (kA / 1s) | .......................... | 50,80 |
Otobüsün anma tepe dayanım akımı (kA / 0.1s) | .......................... | 105.176 |
Güç frekansı test voltajı (V / 1 dak) |
ana devre | 2500 |
Yardımcı devre | 1760 | |
otobüs |
Üç fazlı dört telli sistem | A, B, C, KALEM |
Üç fazlı beş telli sistem | A, B, C, PE, N | |
Koruma sınıfı | .......................... | IP30 |
