Ürün ayrıntıları:
|
|
Menşe yeri: | Çin |
---|---|
Marka adı: | HENGFENGYOU |
Sertifika: | ISO IEC CB COC KEMA SNI SABS CCC |
Model numarası: | S-11 |
Ödeme & teslimat koşulları:
|
|
Min sipariş miktarı: | 1 |
Fiyat: | 200-200000/piece |
Ambalaj bilgileri: | Ahşap kasa |
Teslim süresi: | 15 gün |
Ödeme koşulları: | LC T / T |
Yetenek temini: | 5000 Adet / Yıl |
Detay Bilgi |
|||
ad: | Güç dağıtım transformatörü | özellik: | Üstün performans, ürün güvenliği, güvenilirlik, çevre koruma |
---|---|---|---|
Marka: | Güç dağıtım transformatörü | Standart: | CE, ISO, UL, SABS, 3C , IEC60076-11 ISO9001 ISO14001 KEMA CE |
Model numarası:: | Yağa daldırılmış trafo |
Ürün Açıklaması
10kv Yağlı Tip Trafo İki Sargılı Yüksek Verimlilik
1. ürün açıklaması
30KVA'dan 1.600KVA'ya kadar kapasiteye sahip üç fazlı 10kv yağa daldırılmış trafo, gelişmiş üretim teknolojisi altında yapılır.
Yağ depolama tankı yerine oluklu levha ile tasarlanmış olup, bu sayede yağın dış dünyadan ayrılması sağlanmıştır.Ek olarak, bobin ve demir çekirdek vakumlu kurutma ile işlenir.Tüm bu özellikler daha iyi yalıtım performansı elde etmeyi amaçlamaktadır.Bunun karşılığında transformatörün uzun süreli çalışmada yağ değiştirmesine gerek kalmaz.Düşük bakım maliyeti, daha uzun hizmet ömrü.
# | Anma Kapasitesi (KVA) | Tür | İlişkilendirme Etiketi | (%) Yüksüz Akım | Düşme Kaybı (KW) | Yük Kaybı (KW) | Kısa devre Empedansı (%) | |
1 | 30 | S11-30 / 10 | Yyn0 | 2.1 | 0.1 | 0.6 | 4.0 | |
2 | 50 | S11-50 / 10 | 2.0 | 0.13 | 0.87 | |||
3 | 63 | S11-63 / 10 | 1.9 | 0.15 | 1.04 | |||
4 | 80 | S11-80 / 10 | 1.8 | 0.18 | 1.25 | |||
5 | 100 | S11-100 / 10 | 1.6 | 0.2 | 1.5 | |||
6 | 125 | S11-125 / 10 | 1.5 | 0.24 | 1.8 | |||
7 | 160 | S11-160 / 10 | 1.4 | 0.28 | 2.2 | |||
8 | 200 | S11-200 / 10 | 1.3 | 0.34 | 2.6 | |||
9 | 250 | S11-250 / 10 | 1.2 | 0.4 | 3.05 | |||
10 | 315 | S11-315 / 10 | 1.1 | 0.48 | 3.65 | |||
11 | 400 | S11-400 / 10 | 1.0 | 0.57 | 4.3 | |||
12 | 500 | S11-500 / 10 | 1.0 | 0.68 | 5.1 | |||
13 | 630 | S11-630 / 10 | 0.9 | 0.81 | 6.2 | 4.5 | ||
14 | 800 | S11-800 / 10 | 0.8 | 0.98 | 7.5 | |||
15 | 1000 | S11-1000 / 10 | 0.7 | 1.15 | 10.3 | |||
16 | 1250 | S11-1250 / 10 | 0.6 | 1.36 | 12 | |||
17 | 1600 | S11-1600 / 10 | 0.6 | 1.64 | 14.5 |

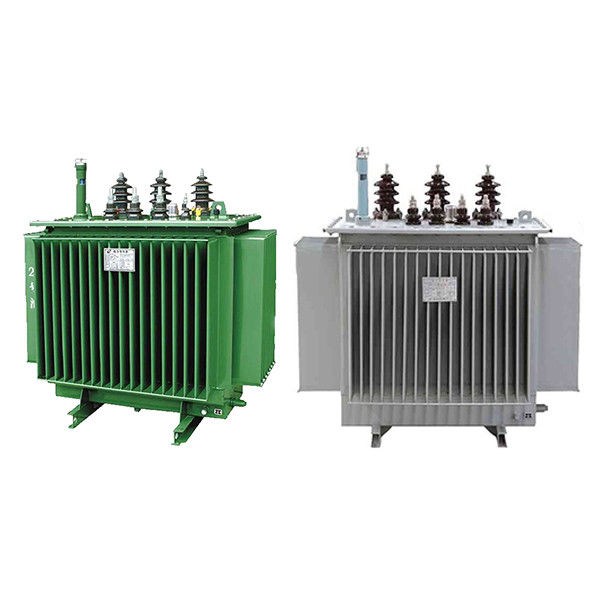

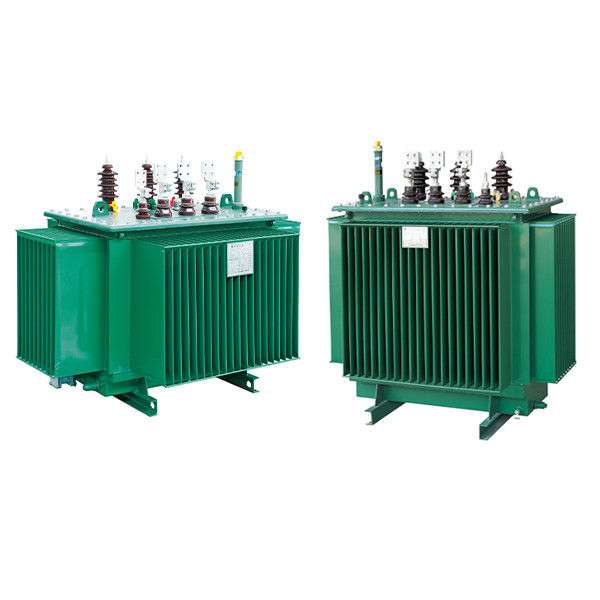

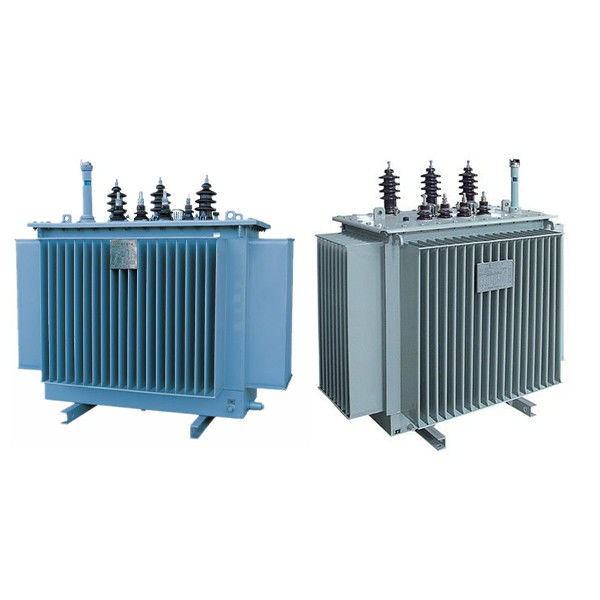

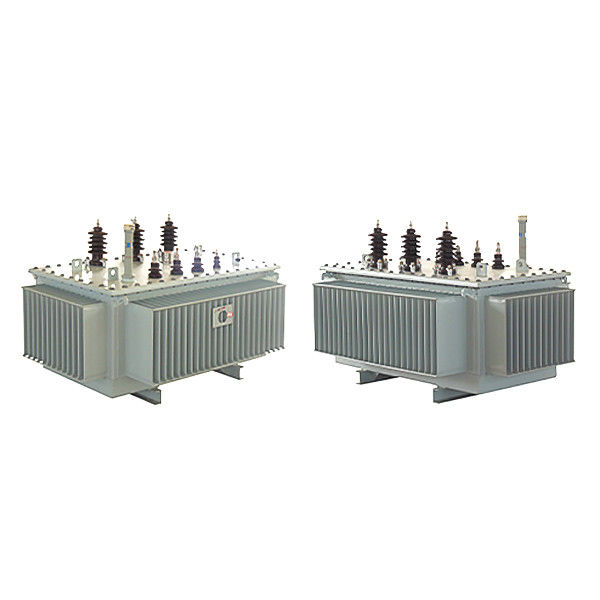

2. ürün resimleri
Yağa batırılmış bir transformatörün alçak gerilim sargısı, küçük kapasiteli transformatör için kullanılan bakır iletken hariç, genellikle bakır folyo sarımı ve ekstraksiyon hidro-silindir yapısını benimser;ve yüksek voltaj sargısı çok katmanlı varil yapısını benimser.Bunlar, eşit olarak dağıtılmış amper dönüşleri, küçük manyetik akı kaçağı, yüksek mekanik güç ve güçlü kısa devre direnci ile sonuçlanır. |
Demir çekirdek ve sargı ayrı ayrı tutturulur.Makine yüksekliği, düşük voltajlı kurşun ve diğer sabitleme parçaları, nakliye sırasında darbeye dayanabilen kendinden kilitlemeli kilit somunu ve süspansiyonsuz yapıya sahiptir. |
Bobin ve demir çekirdek, vakumlu kurutma ile işlenir ve transformatör yağı, transformatörün içindeki su içeriğini azaltmak için vakumda filtrelenir ve yağlanır. |
Yağ deposu, yağ hacmi değişikliğinin neden olduğu sıcaklık dalgalanmasını telafi etmek için yağı emebilen oluklu plakadan yapılmıştır.Bu nedenle, bu ürünün harici yağ tankı yoktur, bu da transformatörün yüksekliğini önemli ölçüde azaltır. |
Oluklu plaka yağ depolama tankının yerini aldığından, trafo yağı dış dünyadan izole edilerek oksijen ve su girişini etkin bir şekilde engelleyerek yalıtım performansının düşmesine neden olur. |
Yukarıdaki beş performans, yağa daldırılmış transformatörün normal çalışma sırasında yağı değiştirmesine gerek kalmadan bakım maliyetini büyük ölçüde düşürerek transformatörün hizmet ömrünü uzatır. |
