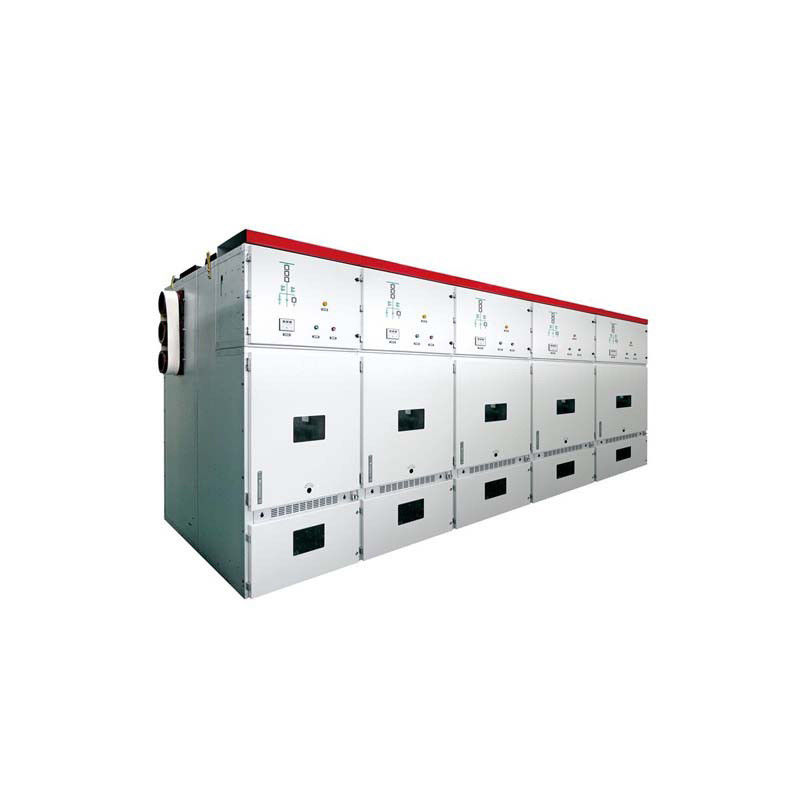

Metal Kaplı Çıkarılabilir Şalt KYN61 Yüksek Gerilim Güç Dağıtım Panosu

Ürün Açıklaması

Metal Kaplı Çıkarılabilir Şalt KYN61 Yüksek Gerilim Güç Dağıtım Panosu

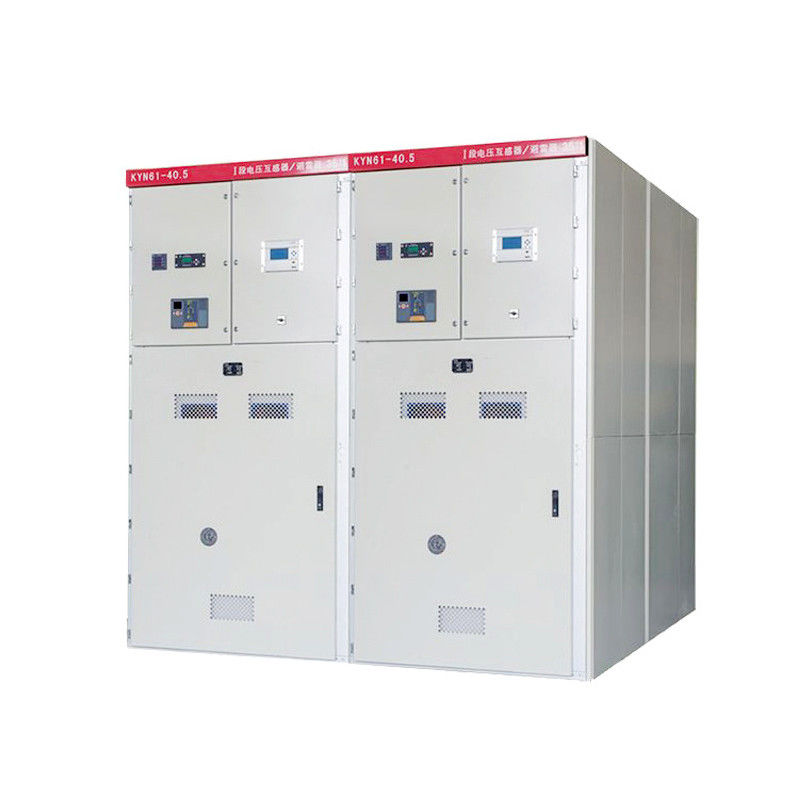

Kyn61-40.5 (Z) tipi zırhlı, vites değiştiren açık tip ac metal kapalı şalter kabini (bundan böyle şalter kabini olarak anılacaktır), üç fazlı bir ac 50Hz, nominal gerilimli 40.5kv kapalı tam dağıtım ünitesidir. ve madencilik işletmeleri devre kontrolü, koruma ve izleme fonksiyonları ile elektrik almak ve dağıtmak için, ancak aynı zamanda sık operasyonlar için de kullanılabilir.

Şalt, GB / t11022-1999, gb3906-2006 ve DL 404-1997'ye uygundur.

Yapısal özellikler

1. Kabin yapısı monte edilmiş yapıyı benimser ve devre kesici el arabası zemin yapısını benimser;

2. İyi değiştirilebilirlik ve basit değiştirme özelliğine sahip yeni tip bir kompozit yalıtımlı vakumlu devre kesici ile donatılmıştır;

3. Araç şasisine, el arabasını kolayca hareket ettirebilen ve yanlış çalıştırma nedeniyle tahrik yapısının hasar görmesini önleyen vidalı somun tahrik mekanizması monte edilmiştir;

4. Tüm işlemler kabin kapısının kapalı durumunda gerçekleştirilebilir;

5. Ana şalter, el arabası ve şalter kabini kapısı arasındaki kilit, "beş savunma" işlevini karşılamak için zorunlu mekanik kilidi kullanır;

6. Kablo odası, birden fazla kabloyu bağlamak için alanla doludur

7. Hızlı topraklama anahtarı, topraklama ve kısa devre için kullanılır;

8. Muhafaza koruma sınıfı IP3X, el arabası bölmesi kapısı açık, koruma sınıfı IP2X;

9. Ürün gb3906-1991.dl 404-1997 ile uyumludur ve referansla birlikte uluslararası iec-298 standardını benimser.

Kullanım Koşulları

1. Ortam hava sıcaklığı: -15c ~ + 40C;

2. Rakım: 2000m ve altı;

3. Nem koşulları: günlük ortalama% 95'ten fazla değildir ve günlük ortalama su buharı basıncı 2.2 kpa'dan fazla değildir; Aylık ortalama% 90'dan fazla değildir ve aylık ortalama su buharı basıncı artık yoktur 1.8kPa'dan daha fazla.

4. Deprem yoğunluğu: en fazla 8 derece;

5. Aşındırıcı veya yanıcı gazlar gibi belirgin kirlilik alanları yok.

6. Yukarıdaki normal kullanım koşulları aşılırsa, kullanıcı firma ile görüşebilir.

Sipariş talimatları

1. Ana devrenin şematik diyagramı veya elektrik şematik diyagramı

2. Düzenleme ve düzen

3. Ana bileşenlerin modeli, özellikleri ve miktarı.

4. Gelen ve giden kablo yöntemi ve kablo özellikleri, vb.

5. Cihazlar arasında bara bağlantısı gerekli ise, bara bağlantısı ve yerden yükseklik sağlanacaktır.

6. Diğer sipariş gereksinimleri
